Más allá de la norma: ingeniería de seguridad y producción de las baterías de BOSCH eBike Systems

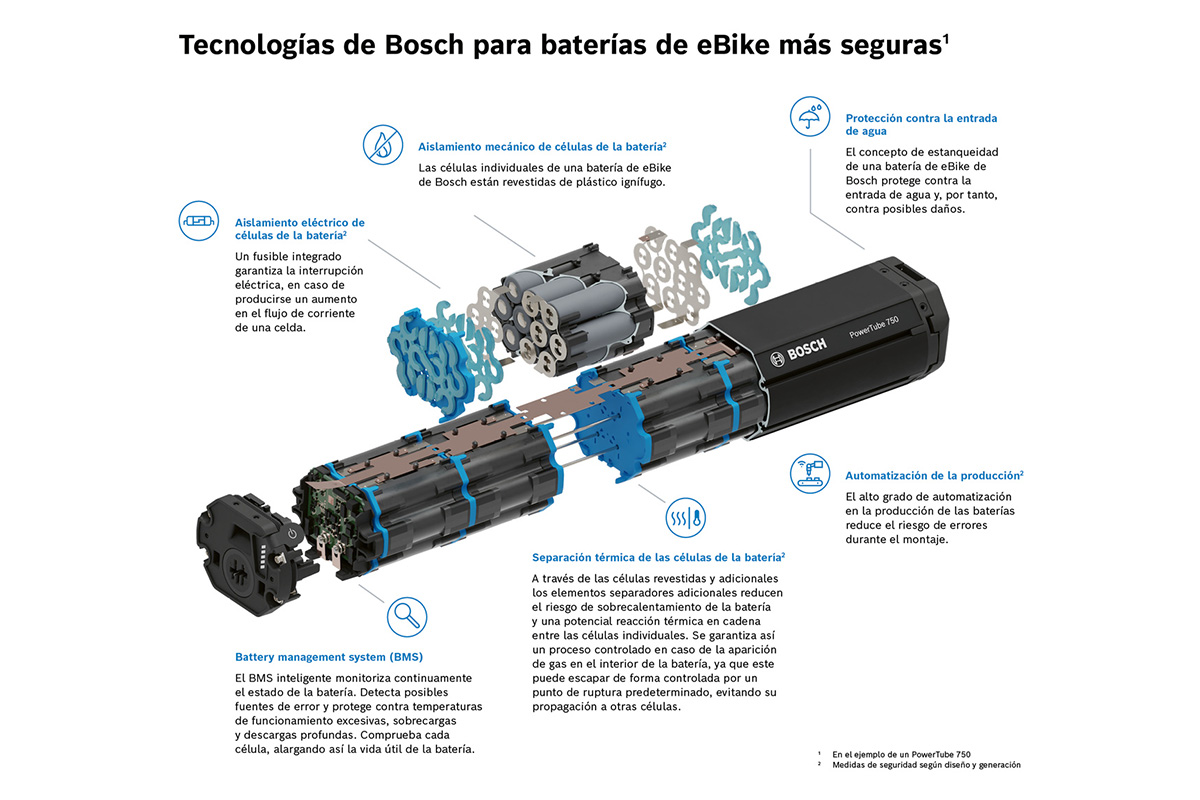

Arquitectura de seguridad celda por celda (protección multicapa)

El mayor riesgo técnico al que se enfrenta una batería de iones de litio es el denominado embalamiento térmico (Thermal Runaway). Este fenómeno se desencadena cuando una celda defectuosa o dañada térmicamente empieza a sobrecalentarse de forma incontrolada, transmitiendo de forma inmediata ese calor a las celdas contiguas y provocando una peligrosa reacción en cadena. Para anular completamente esta posibilidad, BOSCH confía en una arquitectura de protección dividida en cinco capas independientes:

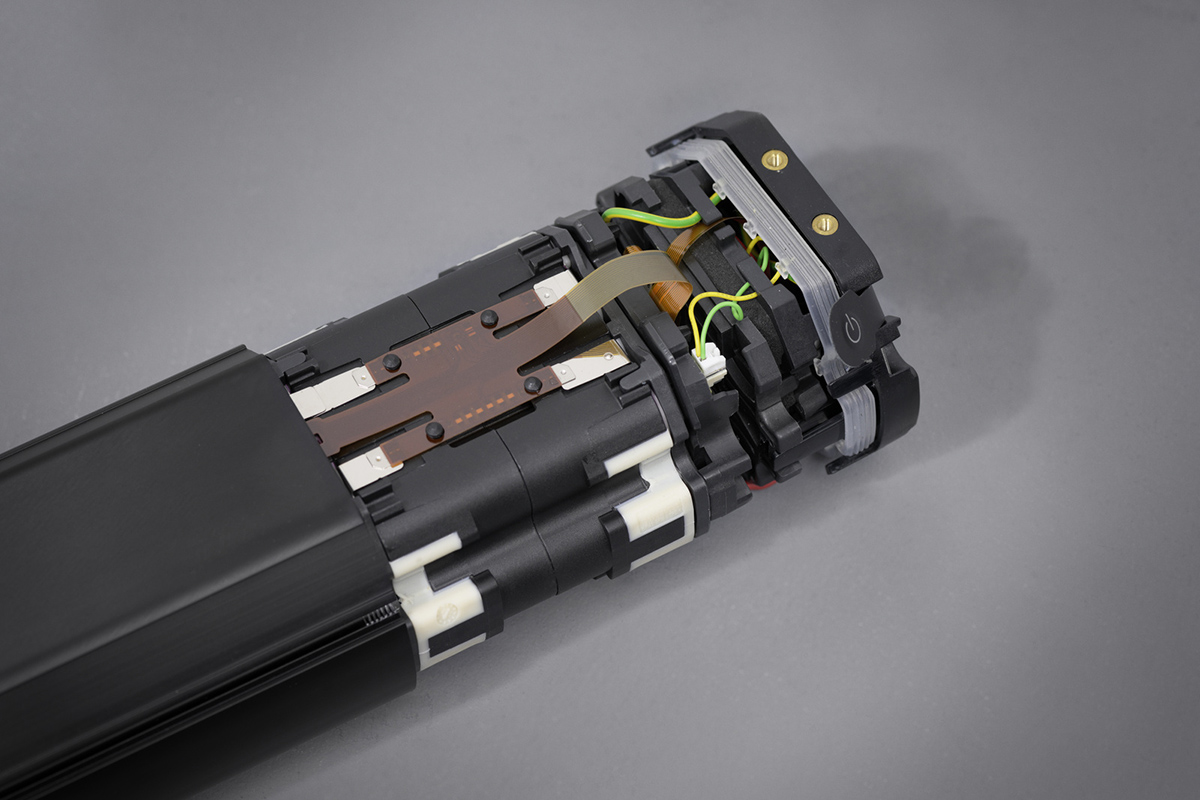

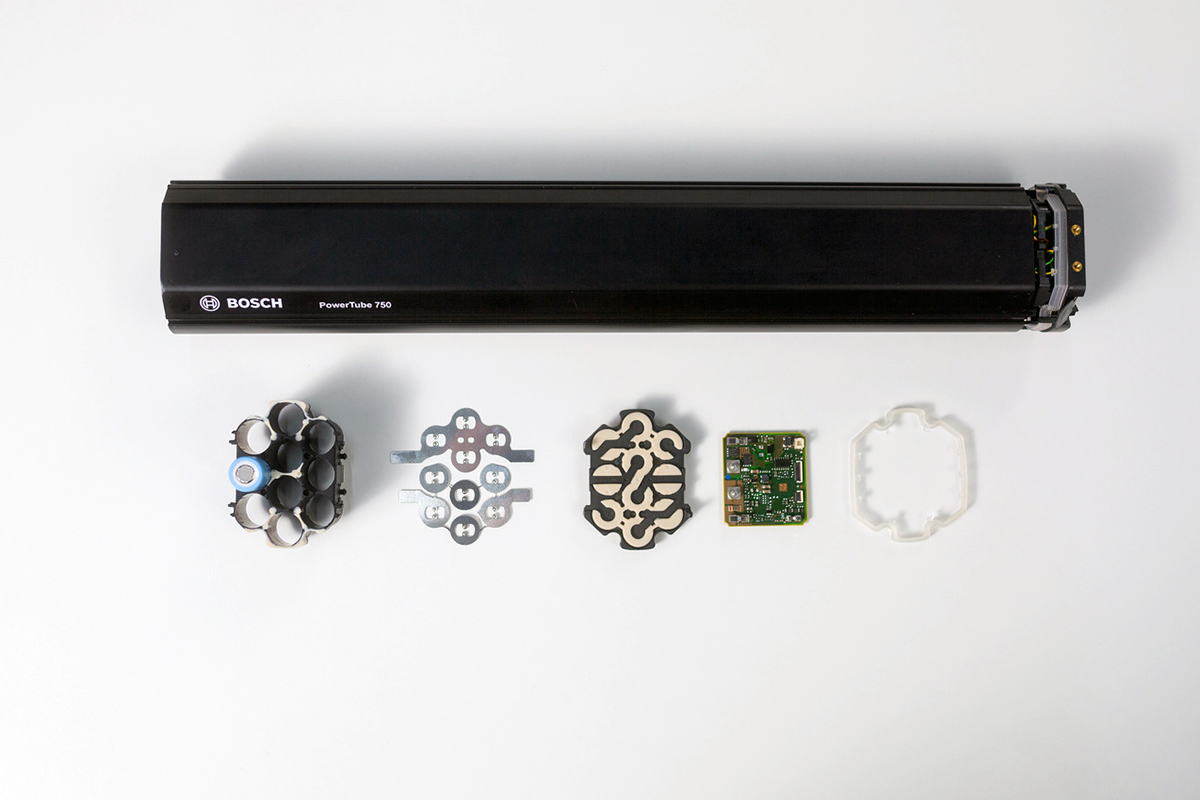

• Aislamiento mecánico e ignífugo: Cada celda individual de la batería cuenta con un revestimiento individual de plástico ignífugo. Este soporte evita el contacto directo entre celdas adyacentes y ejerce de primera barrera física y térmica.
• Aislamiento eléctrico (fusible celda por celda): Los conectores inteligentes entre celdas incorporan un fusible integrado. Ante un flujo anómalo o un pico de intensidad dentro de una celda concreta, este mecanismo interrumpe la corriente eléctrica, aislando el componente antes de que genere un cortocircuito.
• Separación térmica: La estructura interna intercala elementos aislantes y capas específicas diseñadas para amortiguar y contener posibles picos de temperatura, aislando cualquier fallo en un punto delimitado.
• Sistema de Gestión de Batería (BMS): Actúa como el cerebro electrónico de la batería. El BMS monitoriza en tiempo real parámetros críticos como la temperatura, el voltaje y la corriente de cada celda, con capacidad para desconectar el flujo energético de inmediato si detecta valores fuera de los rangos de seguridad.
• Carcasa estanca y robusta: Todo el conjunto se encierra en una carcasa altamente resistente y hermética, ideada para aislar la electrónica interna del agua, del polvo y de impactos mecánicos severos.

Fabricación automatizada y calidad de ensamblaje (planta de Miskolc)

El proceso de producción en la planta húngara de Miskolc representa el mayor escudo preventivo contra el error humano durante el montaje de una batería. Todo el flujo de trabajo comienza con una estricta selección de las celdas de litio, un componente crítico que BOSCH adquiere únicamente a fabricantes certificados bajo elevados estándares internacionales. Cada unidad recibida se somete a un control de voltaje previo automatizado que verifica su perfecto estado eléctrico antes de incorporarla a la cadena de ensamblaje.

Una vez validadas, un conjunto de brazos robóticos asume las fases cruciales de la construcción física del paquete. Los robots posicionan con precisión milimétrica cada celda dentro de sus soportes ignífugos individuales, asegurando el aislamiento mecánico y térmico. A continuación, la automatización instala los conectores inteligentes dotados de fusible individual junto con los paneles aislantes que separan térmicamente los distintos bloques entre sí.

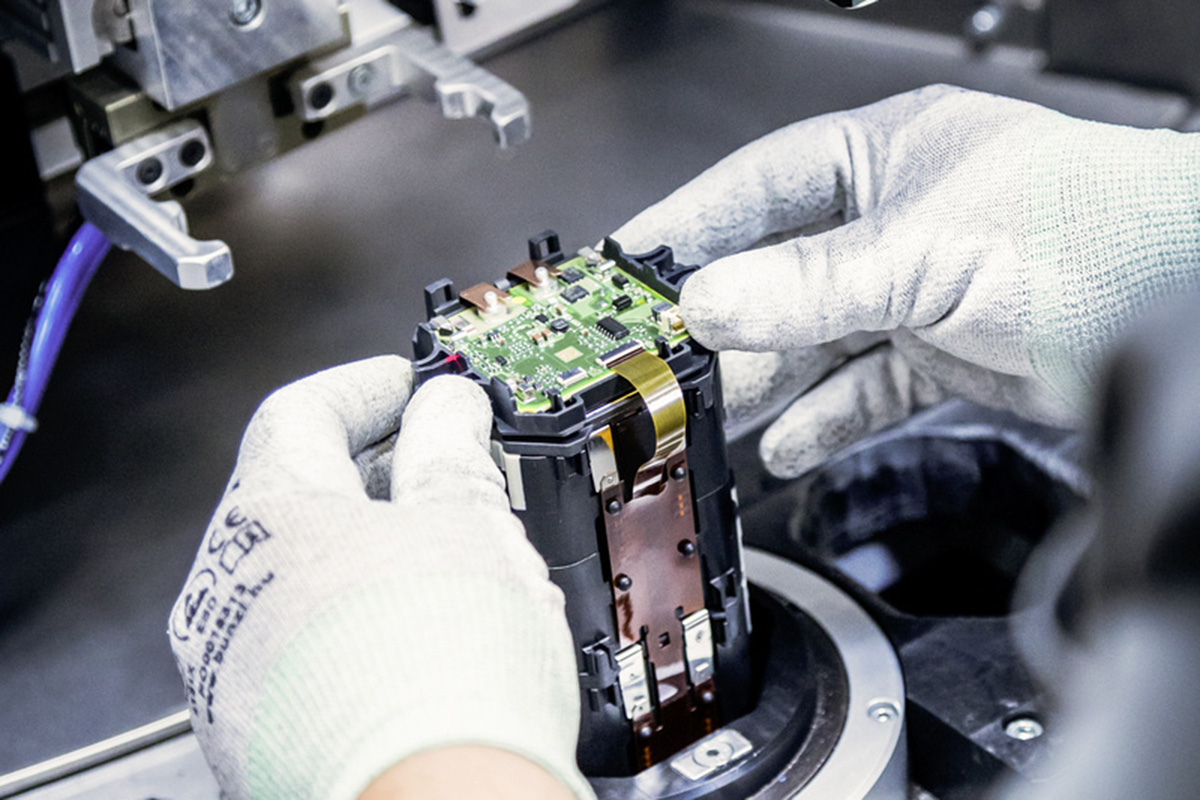

El momento culminante del proceso es la unión y soldadura de los módulos, ejecutada de forma totalmente robotizada mediante técnicas de alta precisión para evitar cualquier imperfección en los puntos de contacto eléctrico. Posteriormente, la línea automatizada integra la placa del sistema de gestión de la batería (BMS) para garantizar la comunicación con cada celda y procede al sellado hermético de la carcasa externa. Todo este circuito industrial concluye con una inspección digitalizada y el empaquetado final homologado, listo para su distribución.

Superando la homologación: pruebas de estrés

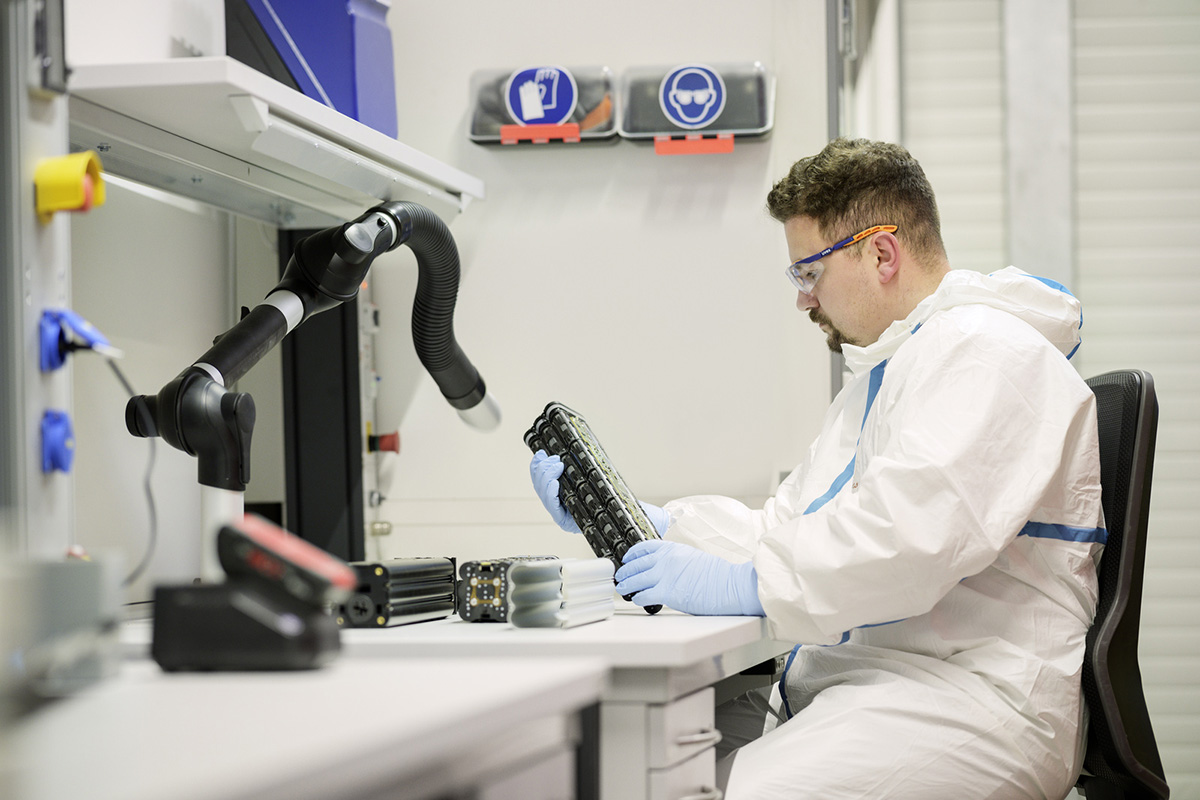

A la hora de validar la resistencia del material, las normativas oficiales para bicicletas de montaña asistidas —como la exigente EN 17406 en su Condición 4 orientada a eMTB— contemplan pruebas de impacto y saltos de hasta 1,20 metros de altura. Sin embargo, los estándares propios implantados por BOSCH en el laboratorio de Kusterdingen llevan la resistencia estructural de modelos como las gamas PowerTube o PowerPack a límites mucho más drásticos.

Una de las pruebas más exigentes es la Prueba de Aplastamiento (Crush Test). En este test, la batería se introduce en una prensa mecánica de alto tonelaje que aplica una fuerza equivalente a 1.000 veces el propio peso de la batería. El objetivo es simular un accidente violento —como que un vehículo pase por encima de la eBike— y asegurar que la carcasa exterior proteja las celdas de deformaciones graves que desencadenen cortocircuitos.

Para comprobar la durabilidad a largo plazo, la batería se somete a la Prueba de Agitación y Vibración (Shaker Test). Fijada a una plataforma móvil de alta frecuencia que recrea el castigo continuo de senderos rotos, raíces y saltos durante todo el ciclo de vida útil del producto, se verifica que ninguna soldadura, conector o componente del circuito del BMS sufra desconexiones o grietas por fatiga estructural.

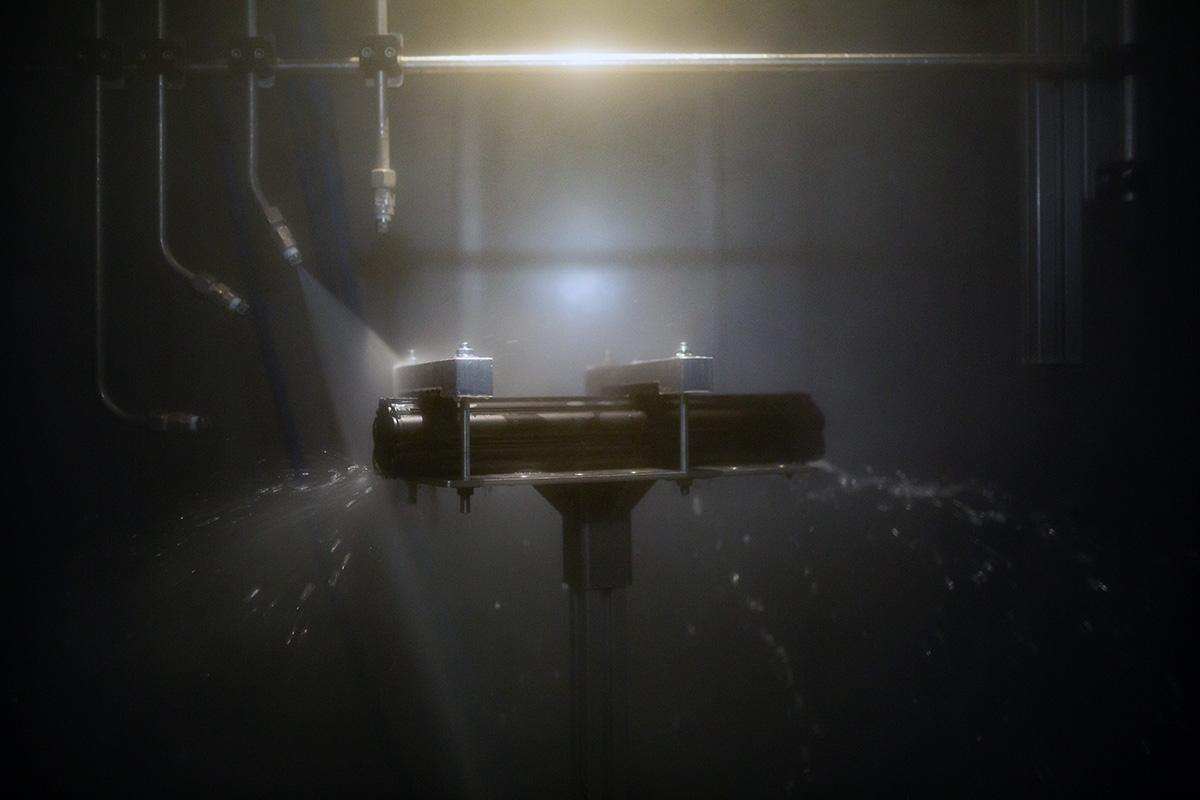

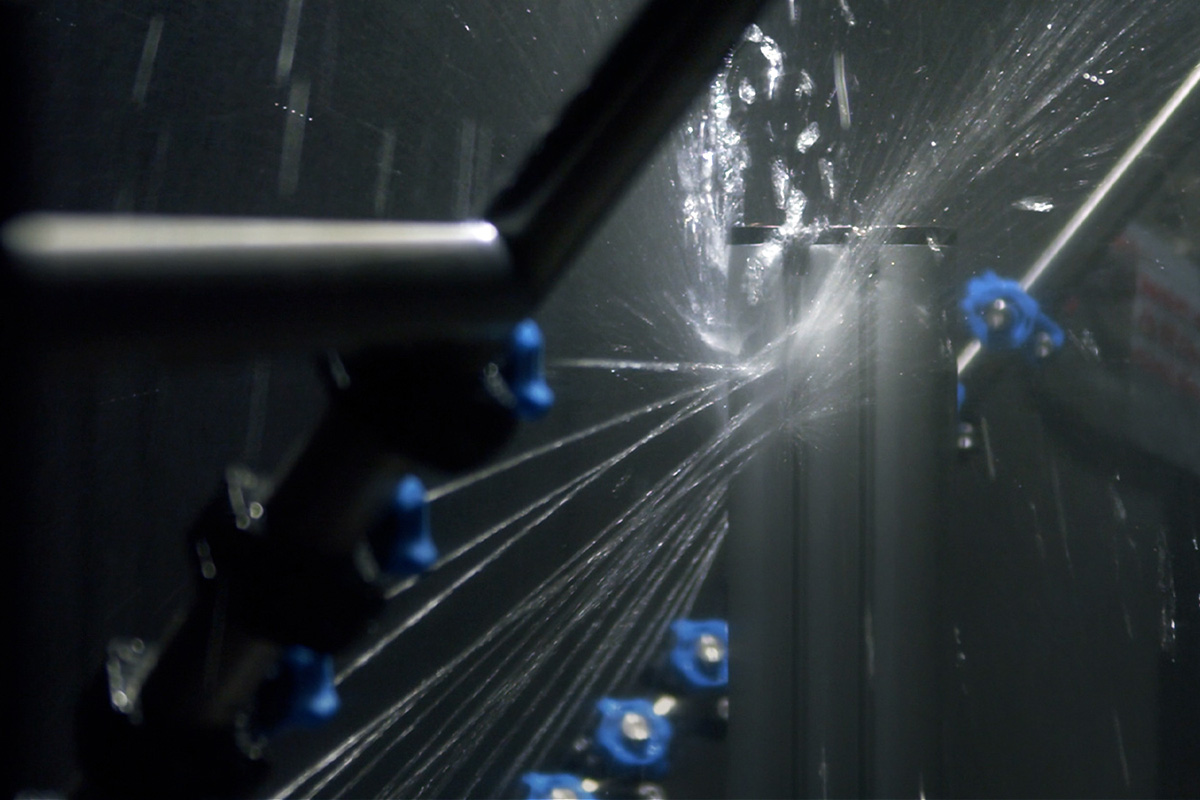

La estanqueidad se pone a prueba mediante la Prueba de Estanqueidad (Watertightness Test), donde la estructura es rociada con chorros de agua a presión desde múltiples ángulos a valores de hasta 100 bares. Esto garantiza que el agua no penetre hacia el circuito ni en situaciones de lluvias torrenciales ni en vadeos profundos. Por último, la Prueba de Caída (Drop Test) simula descuidos domésticos habituales al soltar la batería sobre un bloque de hormigón desde un metro de altura, demostrando que su cubierta absorbe la energía del impacto sin poner en riesgo las celdas internas.

El factor usuario: servicio, mantenimiento y verificación

La implicación de BOSCH en la seguridad de la batería no termina cuando el producto sale del canal de distribución, sino que acompaña al ciclista a lo largo de toda la vida útil del sistema. Para aportar mayor transparencia al mercado, la compañía pone a disposición del usuario la herramienta oficial BOSCH Battery Check. Introduciendo simplemente el número de serie de la batería en su plataforma web, es posible verificar al instante el estado del componente y saber si la unidad ha registrado alguna orden de servicio o incidencia previa, una función de vital importancia para garantizar compras seguras en el mercado de eBikes de segunda mano.

A nivel de mantenimiento cotidiano, cuidar la integridad de la batería pasa por aplicar pautas de uso muy sencillas. Es fundamental recargar siempre el sistema dentro de rangos térmicos moderados (preferiblemente entre 0 °C y 40 °C) y utilizar exclusivamente cargadores originales BOSCH, garantizando que el BMS supervise de forma transparente el proceso de carga. En caso de sufrir un impacto fuerte o detectar alguna anomalía técnica, se desaconseja por completo la manipulación manual o el reacondicionamiento por parte de talleres no oficiales; ante cualquier problema, la sustitución o el reciclaje deben gestionarse siempre a través de un distribuidor autorizado BOSCH eBike Systems.

Y una advertencia que llega desde BOSCH, bajo su Estándar de Calidad, una batería dañada o abierta pierde su certificación de seguridad y nunca debe ser manipulada o reparada por terceros, sino que siempre ha de ser gestionada a través de esta red oficial de distribuidores.
